Quelles différences entre une courroie, une chaîne et un système de transmission directe ?

Face au remplacement d’un convoyeur ou à l’installation d’une nouvelle ligne de conditionnement, le choix du système de transmission mécanique représente une décision technique et budgétaire déterminante. Courroie, chaîne ou transmission directe : chaque technologie affiche des avantages spécifiques qu’il est essentiel d’anticiper pour éviter des coûts cachés ou des arrêts de production non planifiés.

La fiabilité d’une ligne de production ne dépend pas seulement du choix technologique, mais de la qualité intrinsèque des composants mécaniques installés. Pour répondre aux exigences de rendement et de longévité, s’approvisionner auprès d’un spécialiste comme Dymatec Transmissions permet d’accéder à un catalogue complet de solutions allant des courroies haute performance aux chaînes de précision et organes de couplage. Cette expertise en fourniture industrielle garantit que chaque pièce détachée est rigoureusement sélectionnée pour supporter les contraintes de charge et de vitesse spécifiques à votre environnement d’exploitation.

Principes de fonctionnement des trois familles de transmission mécanique

Pour arbitrer efficacement entre ces technologies, il est indispensable de comprendre leur principe mécanique fondamental. Une transmission par courroie fonctionne par friction : un élément flexible (la courroie) relie deux poulies et transmet la puissance motrice tout en assurant un découplage vibratoire partiel. Ce principe permet d’absorber les chocs et vibrations issus du moteur, protégeant ainsi l’ensemble de la chaîne cinématique.

Une transmission par chaîne repose sur l’engrènement : des maillons articulés métalliques s’engrènent sur les dents de pignons, transmettant la puissance sans glissement possible. Cette caractéristique garantit une synchronisation précise entre l’arbre moteur et l’arbre récepteur, même sous charge élevée.

Enfin, la transmission directe solidarise les deux arbres par un couplage — rigide ou élastique selon les contraintes mécaniques — éliminant tout organe intermédiaire et maximisant ainsi le rendement énergétique. Cette configuration impose toutefois un alignement strict des arbres et ne permet aucun découplage vibratoire.

Historiquement, les machines-outils des années 1920 à 1950 utilisaient majoritairement la transmission directe, avant que l’apparition de la courroie ne réponde au besoin de découpler les vibrations. La chaîne s’est ensuite imposée pour transmettre des couples élevés tout en conservant une précision de synchronisation. Cette chronologie explique pourquoi ces trois technologies coexistent aujourd’hui dans l’industrie : chacune répond à une limitation spécifique de la précédente. Pour approfondir les enjeux de sécurité liés au risque industriel, notamment dans la prévention des accidents mécaniques, des ressources complémentaires sont disponibles.

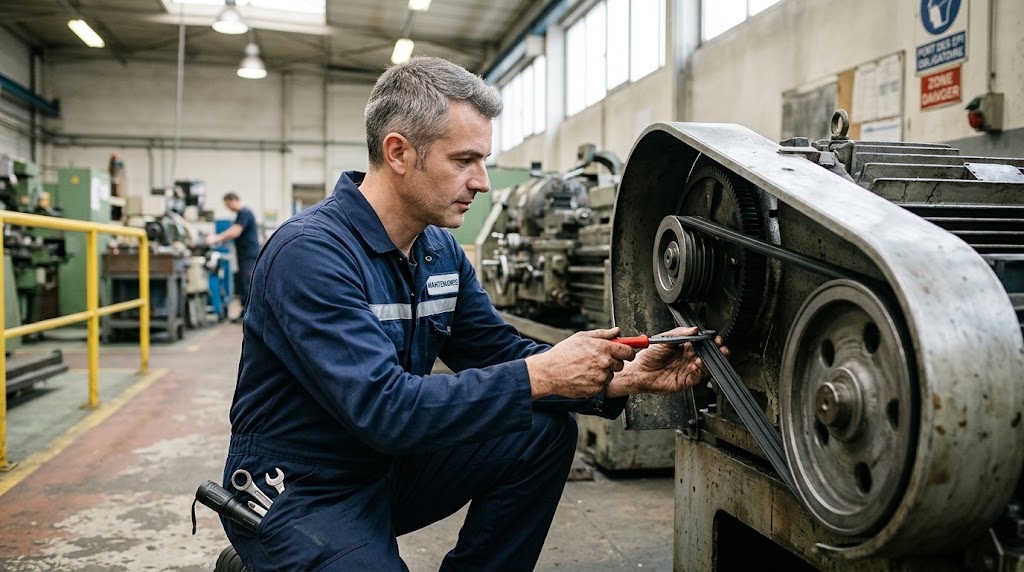

Pourquoi choisir une transmission par courroie ?

La courroie de transmission offre plusieurs avantages opérationnels : souplesse mécanique, absorption efficace des vibrations moteur, silence de fonctionnement et coût initial relativement faible. Son installation reste simple, ne nécessitant généralement pas d’expertise pointue, ce qui réduit les délais de mise en service. Ces caractéristiques en font une solution privilégiée pour des applications telles que les ventilateurs industriels, les compresseurs d’air, les convoyeurs de produits légers ou encore les pompes centrifuges à usage intermittent.

Toutefois, la courroie présente des limites qu’il est essentiel d’anticiper. Sous charge élevée, un phénomène de glissement peut apparaître, réduisant l’efficacité de la transmission. L’usure progressive impose un remplacement périodique, dont la fréquence dépend de l’intensité d’utilisation et des conditions environnementales. La courroie se révèle particulièrement sensible aux températures extrêmes (inférieures à -10 °C ou supérieures à 60 °C selon le type), aux projections d’huile et aux poussières abrasives susceptibles d’accélérer sa dégradation.

Il convient de distinguer les courroies plates (aujourd’hui marginales), les courroies trapézoïdales (standard industriel) et les courroies synchrones ou crantées, qui assurent une transmission précise sans glissement grâce à leur profil denté. Cette dernière catégorie constitue un compromis intéressant lorsque l’application exige à la fois souplesse mécanique et absence de patinage.

Dans un environnement agroalimentaire, la courroie peut être adaptée aux convoyeurs de produits emballés légers, à condition que l’environnement reste propre et exempt de contaminants. Pour les ventilateurs d’extraction d’air vicié, la courroie assure un fonctionnement silencieux appréciable en présence de personnel, tout en découplant les vibrations du moteur.

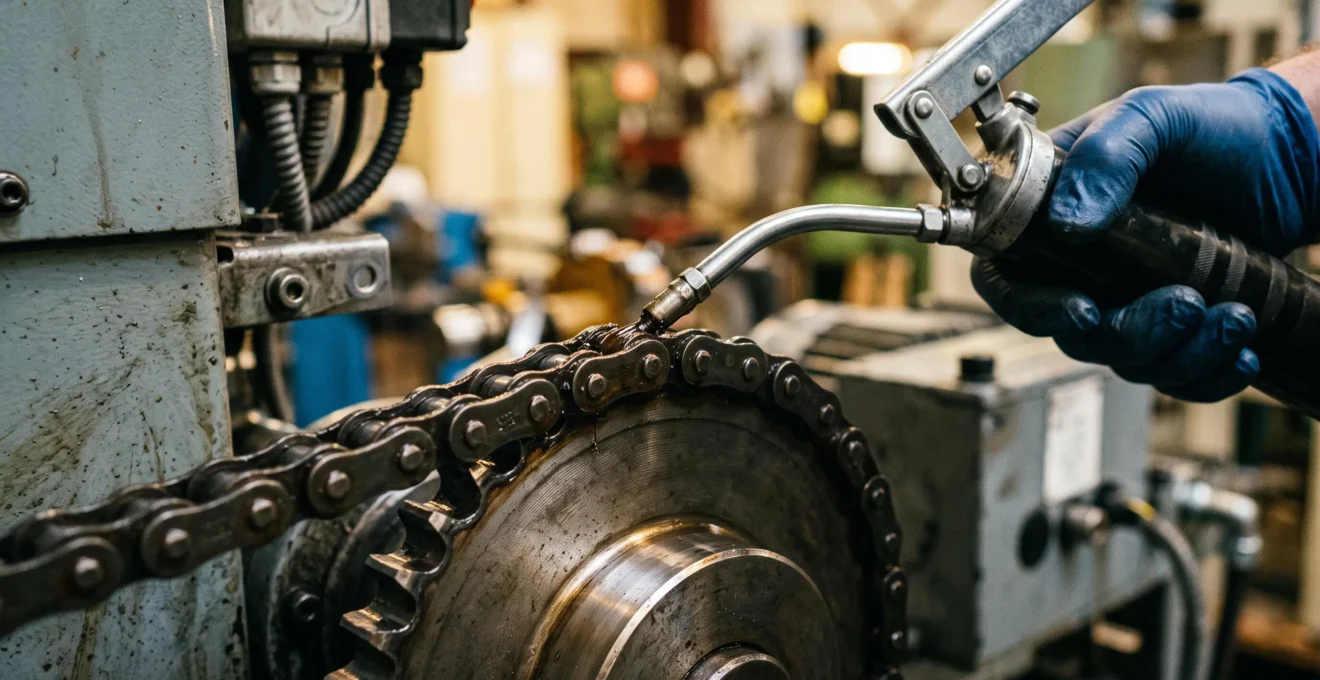

Dans quels cas privilégier une chaîne de transmission ?

La chaîne de transmission s’impose lorsque l’application nécessite la transmission de couples élevés sans glissement, une synchronisation précise entre plusieurs arbres ou une fiabilité sur longue durée dans des conditions d’exploitation intensives. Selon un document technique pédagogique publié en 2021, une transmission par chaîne bien entretenue peut atteindre un rendement de l’ordre de 98 %, à condition d’assurer une lubrification jugée indispensable au bon fonctionnement.

Les applications typiques incluent les convoyeurs de charges lourdes (palettes en agroalimentaire, par exemple), les presses mécaniques, les réducteurs industriels et tout équipement exigeant une synchronisation rigoureuse. L’absence de glissement garantit un rapport de vitesse constant, critère déterminant pour des lignes de production multi-convoyeurs où la désynchronisation entraînerait des dysfonctionnements.

Toutefois, la chaîne génère un bruit de fonctionnement audible, parfois gênant en zone de travail occupée. Elle impose une maintenance de lubrification régulière, impliquant temps, compétences et consommables. Le coût initial et le coût d’entretien se révèlent généralement supérieurs à ceux d’une courroie. Enfin, dans un environnement poussiéreux, la chaîne doit être protégée par un carter étanche pour éviter l’infiltration de particules abrasives susceptibles d’accélérer l’usure.

Il existe plusieurs types de chaînes : la chaîne simple pour usages standards, la chaîne double pour couples très élevés et la silent chain (chaîne silencieuse), qui réduit sensiblement le bruit sans sacrifier la performance mécanique. Cette dernière variante mérite d’être envisagée lorsque le niveau sonore constitue une contrainte forte.

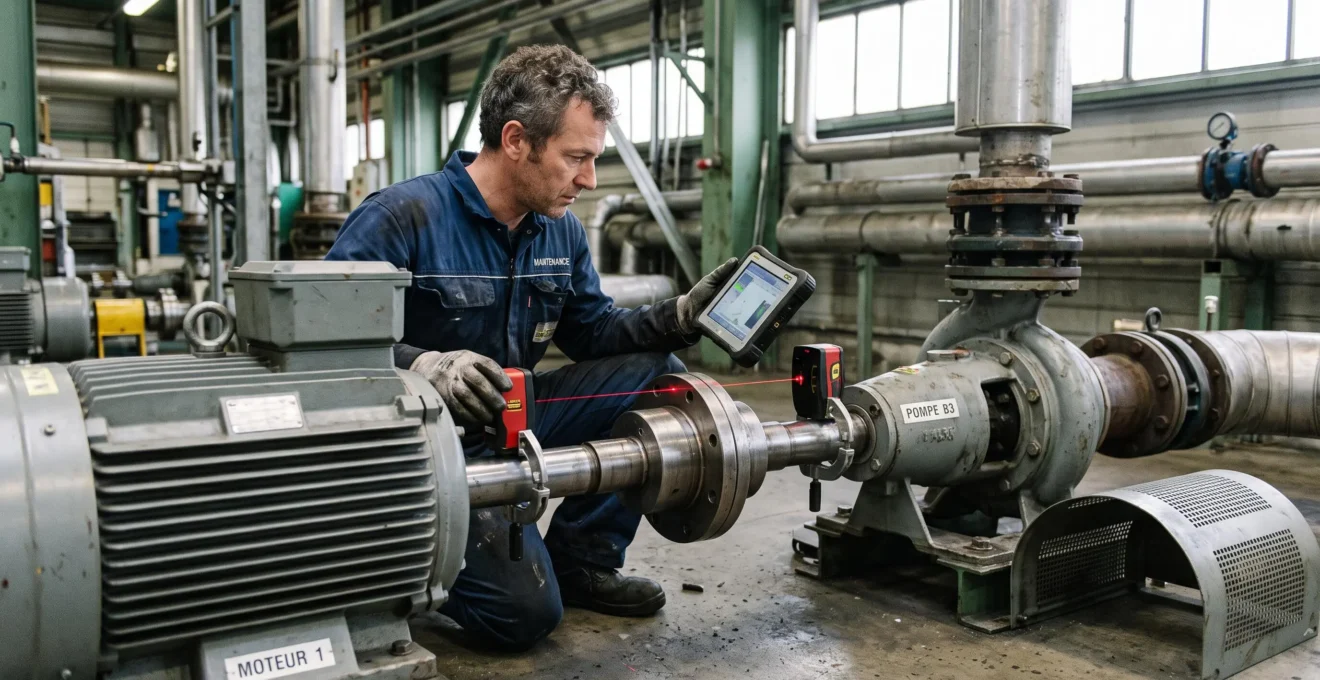

Transmission directe : les situations où elle s’impose

La transmission directe offre le rendement énergétique maximal — souvent supérieur à 98 % — en éliminant tout organe intermédiaire source de pertes. Elle présente également un encombrement très réduit, un atout précieux lorsque l’espace disponible est limité, et une maintenance quasi inexistante en l’absence de pièce d’usure comme la courroie ou la chaîne. Ces caractéristiques la rendent particulièrement attractive pour les pompes centrifuges, les ventilateurs centrifuges et les agitateurs de cuves, à condition que la vitesse du moteur corresponde directement à la vitesse souhaitée pour l’équipement récepteur.

En revanche, la transmission directe impose des contraintes d’installation strictes. L’alignement des arbres doit respecter des tolérances très faibles : tout défaut angulaire, radial ou axial entraîne une usure prématurée des paliers et du couplage, voire la destruction rapide de l’équipement. L’absence totale de découplage vibratoire signifie que les vibrations et chocs sont transmis intégralement entre moteur et machine réceptrice, ce qui peut endommager les paliers si l’équilibrage n’est pas parfait. Enfin, cette solution devient inadaptée dès lors qu’une réduction de vitesse s’avère nécessaire, imposant alors l’ajout d’un réducteur avec ses propres pertes énergétiques et contraintes de maintenance.

Les types de couplages varient : le couplage rigide exige un alignement parfait, le couplage élastique tolère de légers défauts et absorbe partiellement les chocs, tandis que le couplage à denture supporte des couples très élevés tout en compensant certains désalignements. Le choix du couplage adapté permet d’atténuer une partie des contraintes mécaniques, sans toutefois supprimer totalement l’exigence de précision.

Quels critères techniques pour arbitrer entre ces solutions ?

Le choix d’un système de transmission ne peut se résumer à la comparaison du rendement énergétique ou du prix catalogue. Une grille de décision multicritère, hiérarchisée selon vos contraintes opérationnelles, permet d’identifier la technologie adaptée à votre contexte industriel. Voici les critères déterminants, classés par ordre de priorité décisionnelle.

1. Contraintes d’environnement d’exploitation : température, poussière, humidité, présence d’agents chimiques. Un environnement poussiéreux avec particules abrasives disqualifie généralement la courroie standard et impose une protection rigoureuse de la chaîne. Des températures extrêmes orientent vers des technologies spécifiques ou des matériaux adaptés.

2. Couple et puissance à transmettre : la chaîne s’impose pour les couples élevés constants, tandis que la courroie convient aux charges modérées avec variations acceptables.

3. Rendement énergétique cible : la transmission directe affiche le rendement maximal, la chaîne bien lubrifiée atteint environ 98 % selon les sources techniques, et la courroie trapézoïdale standard présente un rendement généralement inférieur mais acceptable pour de nombreuses applications.

4. Coût global de possession (TCO) : intégrer le coût d’achat initial, le coût d’installation (temps, expertise requise), le coût énergétique d’exploitation lié au rendement, le coût de maintenance préventive et curative, ainsi que le coût de disponibilité des pièces de rechange. Selon L’Usine Nouvelle, les dépenses liées aux pannes de machines seraient, selon des experts, 4 à 15 fois plus élevées que le budget de maintenance préventive, sans compter le manque à gagner lié aux arrêts de production.

5. Charge de maintenance prévisible et compétences de l’équipe : la chaîne nécessite une lubrification régulière, la courroie un remplacement périodique, la transmission directe un contrôle d’alignement rigoureux.

6. Niveau sonore acceptable : la courroie fonctionne silencieusement, la chaîne standard génère un bruit audible (atténuable avec une silent chain), la transmission directe présente un niveau sonore intermédiaire.

7. Encombrement disponible : la transmission directe occupe l’espace minimal, la courroie et la chaîne exigent un entraxe entre poulies ou pignons.

L’importance du conseil technique et de la disponibilité des pièces

Au-delà des performances techniques théoriques, le choix d’un distributeur spécialisé capable d’assurer disponibilité rapide des pièces de rechange et conseil technique qualifié constitue un critère décisif souvent sous-estimé. Une rupture de stock sur une courroie spécifique ou un maillon de chaîne peut immobiliser une ligne de production plusieurs jours, générant un coût largement supérieur à l’économie initiale réalisée sur le prix d’achat.

Le conseil technique d’un distributeur expérimenté apporte une valeur réelle : aide au dimensionnement selon vos contraintes, retour d’expérience sur des applications similaires dans votre secteur, prévention des erreurs coûteuses de choix et réactivité en cas de dépannage urgent. Face aux promesses commerciales parfois orientées des fournisseurs directs, un distributeur local dispose généralement d’une vision plus équilibrée et pragmatique, issue de l’accompagnement quotidien de responsables maintenance confrontés aux mêmes défis que vous.

Les critères de sélection d’un distributeur incluent : existence d’un stock physique permanent (pas seulement un catalogue de commande), réactivité de livraison urgente (délai inférieur à 24 ou 48 heures selon criticité), expertise technique réelle de l’équipe (pas uniquement des profils commerciaux) et service après-vente de proximité géographique. Un réseau de distribution français présente l’avantage de délais courts, d’un interlocuteur local facilement joignable, d’une gestion simplifiée de garantie et d’une connaissance fine des normes françaises et contraintes sectorielles locales.

Le surcoût éventuel lié à l’achat auprès d’un distributeur local réactif, comparé à une commande directe usine aux délais longs, se révèle généralement négligeable face au coût réel d’un arrêt de production non planifié, qui dépasse fréquemment plusieurs milliers d’euros par jour selon le secteur d’activité. Pour approfondir cette logique préventive, consultez les ressources sur les objectifs stratégiques de la gestion de maintenance.

Les erreurs fréquentes à éviter lors du choix d’un système de transmission

Certaines erreurs de choix ou d’évaluation reviennent fréquemment sur le terrain et génèrent des surcoûts, pannes prématurées ou arrêts de production évitables. Les identifier permet de sécuriser votre décision technique et de légitimer votre arbitrage auprès de la direction financière.

Arbitrer entre courroie, chaîne et transmission directe impose une vision multicritère équilibrée, intégrant non seulement le rendement énergétique théorique et le prix catalogue, mais également les contraintes environnementales spécifiques, le coût total de possession sur la durée, la prévisibilité de la maintenance et la capacité réelle du distributeur à assurer disponibilité rapide des pièces et conseil technique qualifié. Cette approche structurée permet de justifier rationnellement votre choix auprès de la direction, tout en réduisant les risques d’arrêts de production non planifiés et de surcoûts cachés découverts tardivement. Pour approfondir certains calculs techniques, des ressources complémentaires sur le calcul de vitesse poulie-courroie peuvent s’avérer utiles.
